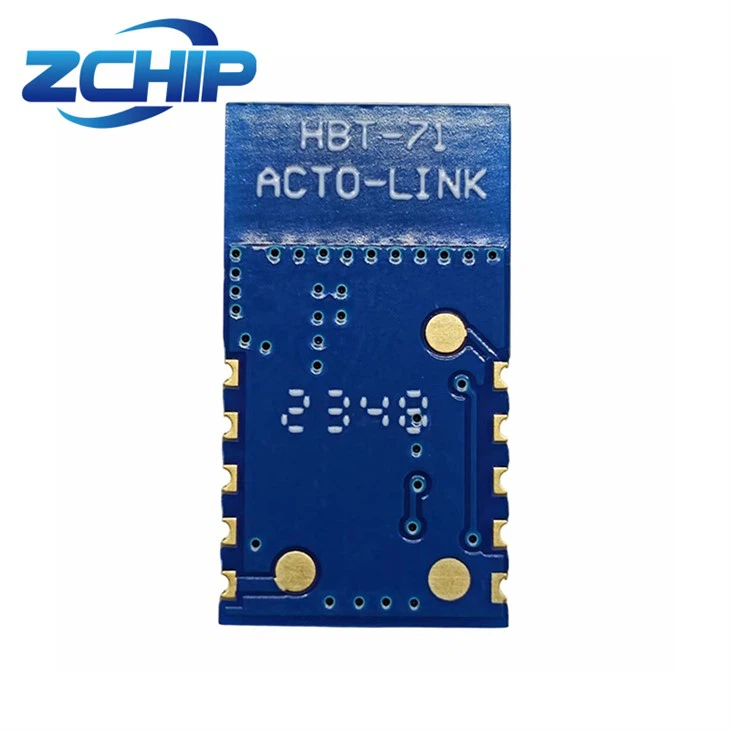

ZX8271 és un tipus de mòdul Bluetooth i BLE.Com a mòdul Bluetooth dissenyat específicament per a dispositius Internet of Things (IoT), el ZX8271 adopta Telink Bluetooth 5.0 Ultra - solució de baixa potència, integrant un processador RISC de 32 bits i 512KB Flash Memory, redefinint la connectivitat sense ciral amb la major eficiència energètica.

Ultra - El disseny de consum de baix consum garanteix una durada de bateria.

Connexió estable estàndard Bluetooth 5.0
Mida compacta, fàcil d’integrar
Construït - a MCU per reduir la dificultat de desenvolupament

És molt adequat per a escenaris d'aplicacions IoT com ara Smart Home, Sports and Fitness, electrònica de consum i control industrial.

Com a mòdul Bluetooth i BLE, ZX8271 permet la vostra innovació de maquinari intel·ligent amb un rendiment excel·lent, fent que les connexions siguin més senzilles i eficients. Obteniu solucions tècniques immediatament i inicieu un nou capítol en el desenvolupament de productes intel·ligents.

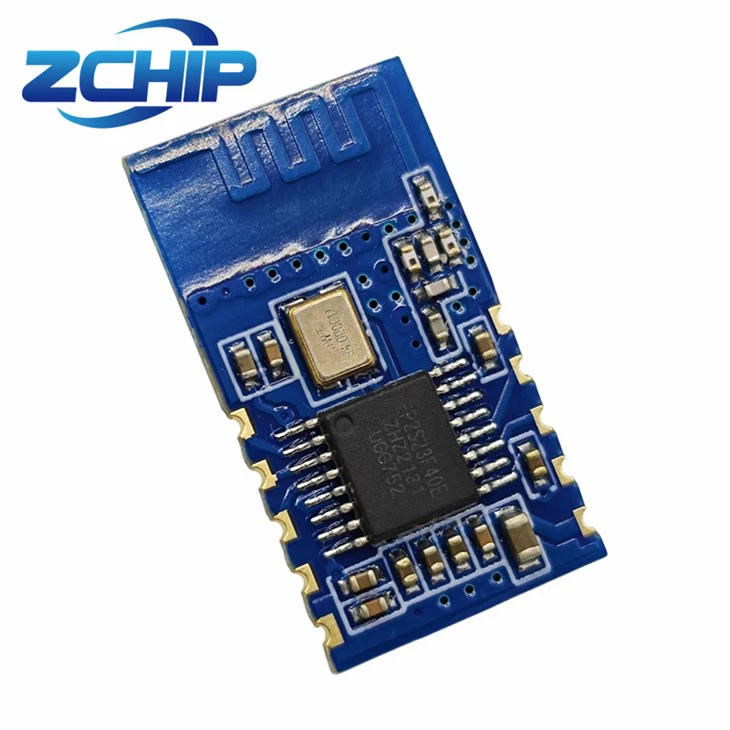

bluetooth-and-ble-module61ebbbe9-a142-4189-866f-660420a24647

Característiques principals

Bluetooth de baixa potència ble5.0
Suport al port sèrie a la transmissió transparent de Bluetooth
Porteu la vostra antena a bord, sense necessitat de dissenyar una antena.
Mode mestre de suport, mode esclava i mestre - mode esclau.
ROHS compatible (plom - lliure)

Paràmetres principals

Model de mòduls	ZX8271
mesura	20,011,02,8 (± 0,2) mm
encapsulació	SMD (forat de segell)
Estàndard sense fils	Bluetooth 5.0
rang de freqüències	2400 ~ 2483.5MHz
Potència màxima de transmissió	El valor màxim és de 10dBm.
rebre sensibilitat	-96dbm
Joggle/Interfície	Uart
Temperatura de treball	-40 grau ~ 85 graus
Entorn d'emmagatzematge	-40 grau ~ 125 graus, <90%Rh
Gamma d’alimentació elèctrica	La tensió d’alimentació és de 2,2V ~ 3.6V i el corrent d’alimentació és superior o igual a 20mA.
consum d'energia	Mode de suspensió profund: 2UA
	Mode de suspensió poc profund: mode de transmissió 16UA una vegada/s 37/38/39 Engegueu 0DB per transmetre 70UA-90UA.
	TX: 9.5mA
	RX: 9.1mA
Distància de transmissió	Distància de visió oberta a l'aire lliure: 80m ~ 100m.

Aplicació

● Inici intel·ligent: connector intel·ligent, interruptor intel·ligent, llum intel·ligent, bloqueig de portes intel·ligent, termòmetre, escala intel·ligent, fum ambiental i alarma de boira, etc.

● Atenció infantil: Real - Detecció de temperatura del temps, bressol intel·ligent i prevenció de pèrdues.

● Joguines: joguines de control remot interactiu, robots, avions, cotxes de joguines, anti - dispositius perduts.

● Electrònica d'automòbils: bloqueig d'automòbils, registre d'espai d'aparcament, alarma de robatori de cotxes elèctrics, adquisició de dades i control.

● Xarxa de sensors

● Gestió de seguiment d’actius

ZX8271 és un tipus de mòdul Bluetooth i BLE. Aquests camps de sol·licitud no es limiten a ZX8271.

Diagrama de pins

El mòdul Bluetooth i BLE ZX8271 té 10 interfícies de la següent manera:

product-208-284

Com es mostra al diagrama de PIN, la taula de definició de la funció PIN és la definició de la interfície:

Pròleg	Nom	Descripció de la funció
1	GPIO	Sws
2	Uart_rx	Uart_rx
3	Uart_tx	Uart_tx
4	Pronuptre	Pronuptre
5	GND	GND
6	VCC	VCC
7	Pronuptre	Pronuptre
8	GPIO	Despertar Mòdul
9	GPIO	Despertar MCU
10	Primer	Restablir

Cap

P: Esteu comercialitzant una empresa o fabricant?

R: Som un fabricant professional especialitzat en productes relacionats amb IoT. I comercialitzem els nostres productes amb els nostres clients directament.

P: són compatibles amb Bluetooth i BLE?

R: Tot i que Bluetooth Classic i BLE comparteixen alguns components comuns, no són compatibles. Més aviat funcionen colze a colze. Una ràdio BLE no es pot connectar a una ràdio Bluetooth, tret que la ràdio Bluetooth admeti BLE (anomenada Mode Dual).

P: Quina diferència hi ha entre Bluetooth i BLE?

R: Bluetooth té una taxa de transferència de fins a 2,1 Mbps, mentre que Bluetooth Low Energy té una taxa de transferència de fins a 1 Mbps. Aquesta diferència té sentit a l’hora de considerar els objectius d’aquestes tecnologies. Bluetooth requereix una taxa de transferència de dades més elevada perquè originalment va ser dissenyada per a la transmissió de dades contínuament.

P: Quina versió de Bluetooth ha BLEA?

R: versió 4.0
Bluetooth Low Energy es va publicar el 2010 com a part de la versió 4.0 de les especificacions Bluetooth. BLE és un protocol separat de Bluetooth (també conegut com a Bluetooth Classic). Els dos protocols no són compatibles.

P: BLE necessita wi - fi?

R: Configurar una connexió BLE és generalment més senzill que configurar una xarxa Fi Wi -. Els dispositius de baixa energia Bluetooth poden combinar -se ràpidament i intercanviar dades sense necessitat d’una infraestructura de xarxa complexa.
